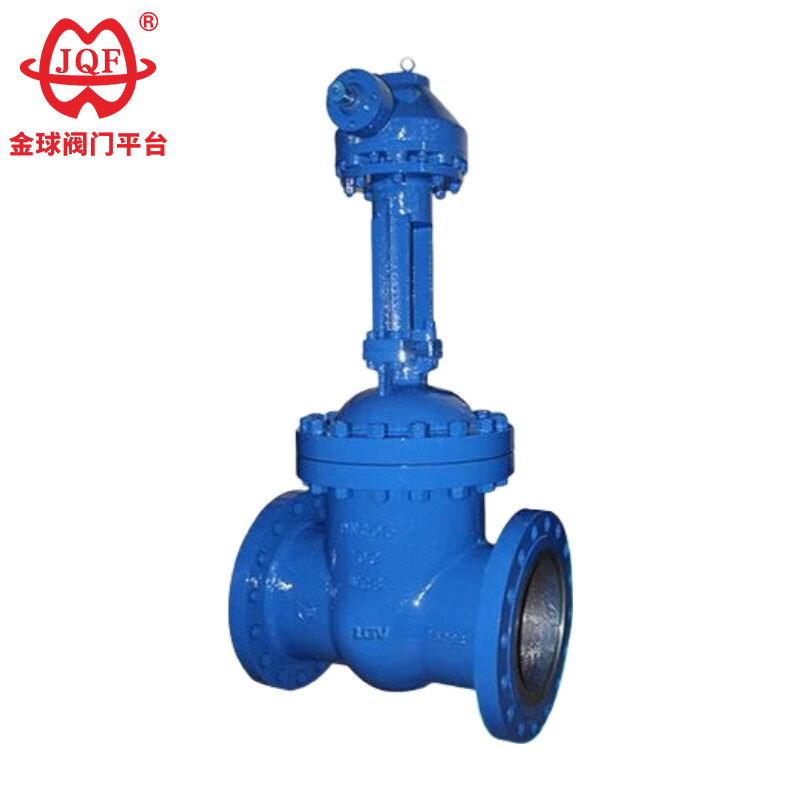

Z540H, Z540Y, Z540W प्रकार PN16 ~ PN160 स्टील बेवेल गियर चालित वेज गेट वाल्व लिआंगगू वाल्व कंपनी लिमिटेड द्वारा निर्मित। बेवेल गियर ड्राइव, फ्लैंज कनेक्शन, वेज-प्रकार इलास्टिक गेट। सीट सीलिंग सतह सामग्री वेल्डिंग मिश्र धातु (Z540H-16C ~ 160, Z540Y-16C ~ 160, Z540Y-16I ~ 160I, Z540Y-16P ~ 160P, Z540Y-16R ~ 160R), स्टेनलेस स्टील (Z540W-16P ~ 160P) है। Z540W-16R ~ 160R), नाममात्र दबाव PN16 ~ PN160। वाल्व बॉडी की सामग्री कार्बन स्टील (Z540H-16C ~ 160, Z540Y-16C ~ 160), क्रोम मोलिब्डेनम मिश्र धातु स्टील (Z540Y-16I ~ 160I), स्टेनलेस स्टील (Z540W-16P ~ 160P, Z540Y-16P ~ 160P, Z540W-16R ~ 160R, Z540Y- 16R ~ 160R) गेट वाल्व।
1. अनुकूलित बेवल गियर गेट वाल्व में उन्नत मानक, विश्वसनीय सीलिंग, बेहतर प्रदर्शन और आकर्षक उपस्थिति होती है।
2. लचीली स्विचिंग के लिए पच्चर के आकार की वाल्व प्लेट संरचना।
3. वाल्व प्लेट और सीट को स्टेलाइट मिश्र धातु से वेल्ड किया गया है।
4. संक्षारण और पहनने के प्रतिरोध को बढ़ाने के लिए वाल्व स्टेम को शमन और तड़के के उपचार से गुजरना पड़ता है।
5. एकाधिक पाइप निकला हुआ किनारा मानक और निकला हुआ किनारा सीलिंग सतह प्रकार उपलब्ध हैं।
6. उच्च गुणवत्ता वाले बेवल गियर गेट वाल्व विभिन्न दबाव, तापमान और मीडिया स्थितियों के अनुरूप विभिन्न बॉडी सामग्रियों में उपलब्ध हैं।
| नमूना | पीएन | काम का दबाव/एमपीए | ऑपरेटिंग तापमान/℃ | उपयुक्त मीडिया |
| Z540H-16C-160 | 16-160 | 1.6-16.0 | ≤425 | पानी, भाप, तेल |
| Z540Y-16C-160 | 16-160 | 1.6-16.0 | ≤425 | पानी, भाप, तेल |
| Z540H-16I-160 | 16-160 | 1.6-16.0 | ≤550 | भाप, तेल |
| Z540W-16P-40P | 16-40 | 1.6-4.0 | ≤150 | संक्षारक मीडिया |
| Z540Y-16P-160P | 16-160 | 1.6-16.0 | ≤150 | संक्षारक मीडिया |
| Z540W-16R-40R | 16-40 | 1.6-4.0 | ≤150 | संक्षारक मीडिया |
| Z540Y-16R-160R | 16-160 | 1.6-16.0 | ≤150 | संक्षारक मीडिया |

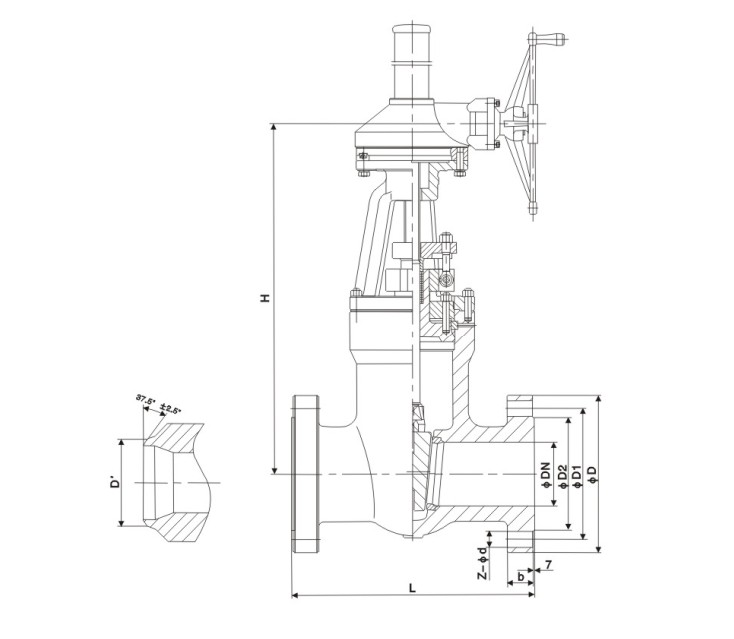

| नॉमिनल डायामीटर | मुख्य आयाम और कनेक्शन आयाम | |||||||
| L | D | डी1 | डी2 | b | जेड-डी | H | ||
| Z540H-16C | ||||||||
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 730 | |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 897 | |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1032 | |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1170 | |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1330 | |
| 450 | 650 | 640 | 585 | 545 | 40-4 | 20-Φ30 | 1541 | |
| 500 | 700 | 705 | 650 | 608 | 44-4 | 20-Φ34 | 1676 | |
| 600 | 800 | 840 | 770 | 718 | 48-5 | 20-Φ36 | 1874 | |
| 700 | 900 | 910 | 840 | 788 | 50-5 | 24-Φ36 | 2083 | |
| 800 | 1000 | 1020 | 950 | 898 | 52-5 | 24-Φ41 | 2400 | |
| Z540H-25 | ||||||||
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 730 | |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 897 | |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1032 | |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1170 | |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1330 | |
| 450 | 650 | 660 | 600 | 555 | 50-4 | 20-Φ34 | 1541 | |
| 500 | 700 | 730 | 660 | 610 | 52-4 | 20-Φ36 | 1676 | |
| 600 | 800 | 840 | 770 | 718 | 56-5 | 20-Φ41 | 1874 | |
| 700 | 900 | 955 | 875 | 815 | 60-5 | 24-Φ42 | 2083 | |
| 800 | 1000 | 1070 | 990 | 930 | 64-5 | 24-Φ48 | 2400 | |
|
|
|
|
|
|
|
|
|
|
