जीबी मानक स्टेनलेस स्टील गेट वाल्व

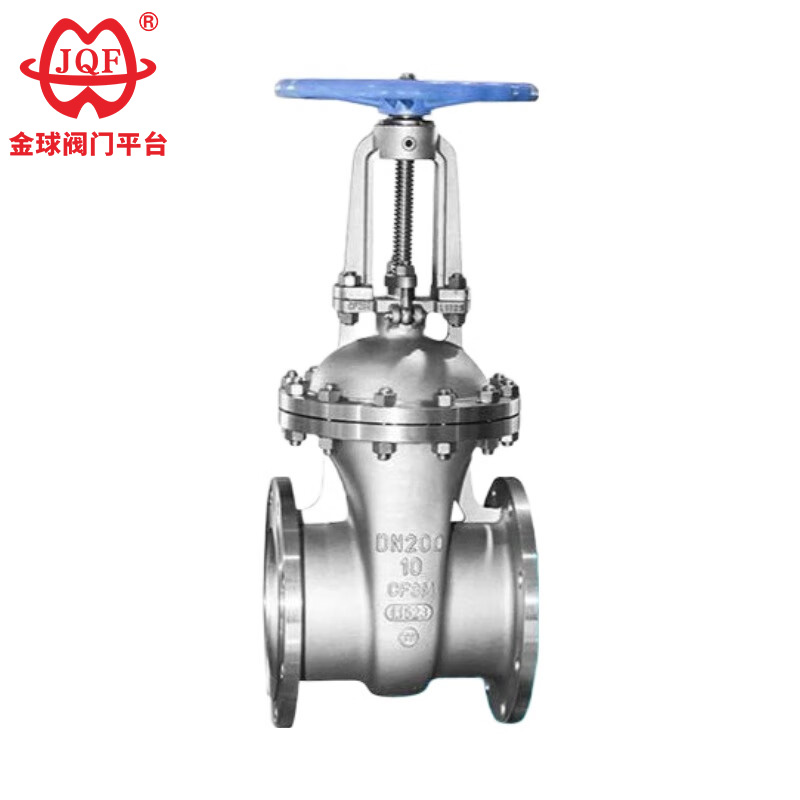

The durable GB standard stainless steel gate valve manufactured by JQF Valve is made of stainless steel. The valve seat sealing surface is made of polytetrafluoroethylene (PTFE), stainless steel + hard alloy, or surface-treated hard alloy. The packing is made of hard alloy, polytetrafluoroethylene (PTFE), asbestos, or flexible graphite. The nominal size is DN15～DN800, the working pressure is 1.6MPa～20.0MPa, and the applicable temperature is ≤200℃. It is suitable for pipelines carrying nitric acid and weakly corrosive media.

मुख्य सावधानियाँ:

1. प्री-इंस्टॉलेशन निरीक्षण: द्रव माध्यम, तापमान और दबाव के साथ वाल्व सामग्री की संगतता की पुष्टि करें। खरोंच के लिए टिकाऊ जीबी मानक स्टेनलेस स्टील गेट वाल्व के अंतिम चेहरे का निरीक्षण करें। सुनिश्चित करें कि गैसकेट सामग्री उपयोग की आवश्यकताओं को पूरा करती है और पुष्टि करती है कि बोल्ट/नट ताकत की आवश्यकताओं को पूरा करते हैं।
2. स्थापना संरेखण: संरेखण को मजबूर न करें। गलत संरेखण से वाल्व सीट विरूपण, रिसाव, या संरचनात्मक तनाव हो सकता है। वाल्व के पास पाइपिंग को स्वतंत्र रूप से सहारा दें। एक समान टॉर्क प्राप्त होने तक बोल्टों को तारे के आकार के क्रम में धीरे-धीरे कसें। सिस्टम के 24-48 घंटों तक चलने के बाद, बोल्टों को फिर से कस लें।
3. संचालन प्रक्रियाएं: उच्च गुणवत्ता वाले जीबी मानक स्टेनलेस स्टील गेट वाल्व पूरी तरह से खुला या पूरी तरह से बंद होना चाहिए - आंशिक उद्घाटन उच्च गति वाले तरल पदार्थ द्वारा वाल्व सीट/प्लेट के क्षरण को तेज करेगा। केवल हैंडव्हील का उपयोग करके काम करें; कभी भी रिंच/लीवर का प्रयोग न करें। वाल्व स्टेम को त्रैमासिक चिकनाई दी जानी चाहिए।
4. परीक्षण और रखरखाव: स्थापना के बाद, सिस्टम चालू होने से पहले, जीबी मानक स्टेनलेस स्टील गेट वाल्व पर पीएन रेटेड दबाव के 1.5 गुना पर एक स्थिर दबाव परीक्षण किया जाना चाहिए। परीक्षण के दौरान, वाल्व को डाउनस्ट्रीम उपकरण से अलग किया जाना चाहिए।
5. भंडारण और हैंडलिंग: वाल्वों को घर के अंदर संग्रहित किया जाना चाहिए और नमी से संरक्षित किया जाना चाहिए। स्थापना से पहले, अंत कैप स्थापित स्थिति में रहना चाहिए।

विशेषताएँ

1. जीबी मानक स्टेनलेस स्टील गेट वाल्व ऑस्टेनिटिक स्टेनलेस स्टील से बना है, जिसमें ऑक्सीकरण अम्लीय मीडिया से संक्षारण के लिए उत्कृष्ट प्रतिरोध है।
2. जब माध्यम जीबी मानक स्टेनलेस स्टील गेट वाल्व से प्रवाहित होता है, तो प्रवाह की दिशा अपरिवर्तित रहती है, जिसके परिणामस्वरूप कम द्रव प्रतिरोध होता है।
3. गेट की गति की दिशा माध्यम के प्रवाह की दिशा के लंबवत है, जिसके परिणामस्वरूप कम उद्घाटन और समापन टोक़ और सहज संचालन होता है।
4. माध्यम की प्रवाह दिशा अप्रतिबंधित है, द्रव प्रवाह को परेशान किए बिना या दबाव कम किए बिना। माध्यम अपने इच्छित उद्देश्य को प्राप्त करते हुए, गेट वाल्व के दोनों ओर से प्रवाहित हो सकता है। यह उन पाइपलाइनों के लिए विशेष रूप से उपयुक्त है जहां माध्यम की प्रवाह दिशा बदल सकती है।
5. जीबी मानक स्टेनलेस स्टील गेट वाल्व को वाल्व बॉडी के भीतर लंबवत रूप से स्थापित किया जाता है, जिसके परिणामस्वरूप संरचनात्मक लंबाई कम होती है।
6. जीबी स्टैंडर्ड स्टेनलेस स्टील गेट वाल्व का सीलिंग प्रदर्शन अच्छा है। पूरी तरह से खुले होने पर सीलिंग सतह पर घिसाव न्यूनतम होता है।

कार्यकारी मानक

डिज़ाइन विशिष्टताएँ: जीबी/टी 12234
संरचना की लंबाई: जीबी/टी 12221
कनेक्टिंग निकला हुआ किनारा: जेबी/टी 79.1
परीक्षण और निरीक्षण: जेबी/टी 9092
दबाव - तापमान: जीबी/टी 9131
उत्पाद पहचान: जीबी/टी 12220

प्रदर्शन पैरामीटर

उपयुक्त माध्यम और लागू तापमान

मुख्य भाग सामग्री

मुख्य आकार और कनेक्शन आयाम

संरचना चित्र
