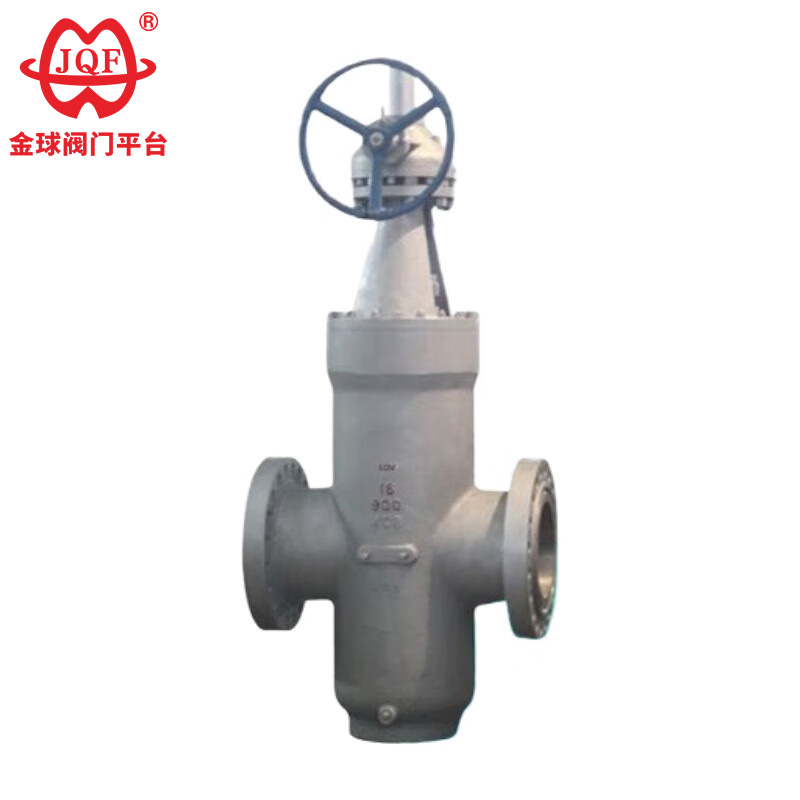

फ्लैट गेट वाल्व

JQF Valve is a high-end valve brand dedicated to manufacturing safe and high-quality flat gate valves for customers, while also providing comprehensive valve solutions for pipeline engineering. With over 20 years of experience in mechanical manufacturing, the factory focuses on quality and continuously provides customers with products and services that meet standards. Our durable Flat Gate Valve is a bidirectional sealing control valve used in oil, gas, and other pipelines.

1.न्यूनतम प्रवाह प्रतिरोध के लिए पूर्ण-बोर डिज़ाइन
2.ब्रश-सहायता पाइपलाइन सफाई,
3. द्विदिश सीलिंग के लिए फ्लोटिंग सीट
4.कम उद्घाटन और समापन टोक़
5. उच्च सुरक्षा सुनिश्चित करने के लिए आसान संचालन, और दबाव राहत और ग्रीस इंजेक्शन तंत्र
6.शून्य-रिसाव प्रदर्शन।

उत्पाद का उपयोग

जेक्यूएफ वाल्व फ्लैट गेट वाल्व, एक प्रकार का स्लाइडिंग वाल्व बनाती है। समापन तत्व एक एकल गेट या बीच में एक विस्तार तंत्र के साथ एक डबल गेट हो सकता है। वाल्व सीट के विरुद्ध गेट का दबाव फ्लोटिंग गेट या फ्लोटिंग वाल्व सीट पर अभिनय करने वाले माध्यम के दबाव से नियंत्रित होता है। डबल-गेट वाल्व के मामले में, दोनों गेटों के बीच विस्तार तंत्र इस दबाव को पूरक करता है।

उत्पाद श्रेणियां

संरचनात्मक विशेषताएं

1. फ़्लोटिंग द्विदिशात्मक सीलिंग
अनुकूलित फ्लैट गेट वाल्व सीट विश्वसनीय सीलिंग और लचीला संचालन सुनिश्चित करते हुए, द्विदिश उद्घाटन और समापन को सक्षम बनाती है।
2. कठोर संक्षारण-प्रतिरोधी मार्गदर्शक सामग्री
सटीक स्थिति के लिए गेट गाइड स्ट्रिप्स से सुसज्जित है, और सीलिंग सतह पर टंगस्टन कार्बाइड कटाव-रोधी परत का छिड़काव किया जाता है।
3. शून्य प्रवाह प्रतिरोध डिजाइन
फ्लैट गेट वाल्व बॉडी का उच्च दबाव प्रतिरोध; जब पूरी तरह से खुला होता है, तो स्ट्रेट-थ्रू फ्लो चैनल समान व्यास (प्रवाह प्रतिरोध ≤ 0.03) के एक पाइप का अनुमान लगाता है।
वाल्व स्टेम पर समग्र पैकिंग के साथ मल्टी-स्टेज सीलिंग से घर्षण गुणांक 40% कम हो जाता है।
4. डुअल-स्टेज सीलिंग तंत्र
दक्षिणावर्त बंद करते समय:
मध्यम दबाव प्राथमिक सील बनाने के लिए इनलेट वाल्व सीट को धक्का देता है।
डबल सील बनाने के लिए गेट आउटलेट वाल्व सीट पर दबाव डालता है।
5. क्रांतिकारी ऑनलाइन रखरखाव
दोहरी-सील संरचना उत्पादन में रुकावट के बिना कमजोर भागों को बदलने की अनुमति देती है; यह तकनीक घरेलू और अंतरराष्ट्रीय स्तर पर समान उत्पादों का नेतृत्व करती है।
6. प्रगतिशील उद्घाटन और समापन नियंत्रण
वामावर्त खोलने पर, गेट ऊपर उठता है, और गाइड छेद धीरे-धीरे चैनल के साथ ओवरलैप हो जाता है, जिससे सीमा स्थिति पर 100% पूर्ण उद्घाटन प्राप्त होता है।

डिज़ाइन मानक

मानकों का डिजाइन और निर्माण: जेबी/टी 5298
संरचना लंबाई मानक: जेबी/टी 5298
कनेक्शन निकला हुआ किनारा मानक: जीबी / टी 9113
दबाव तापमान ग्रेड: जीबी/टी 12224-2005
परीक्षण परीक्षण मानक: जीबी/टी 13927-2008, जेबी/टी 5298

प्रदर्शन पैरामीटर्स

मुख्य आकार और कनेक्शन आयाम

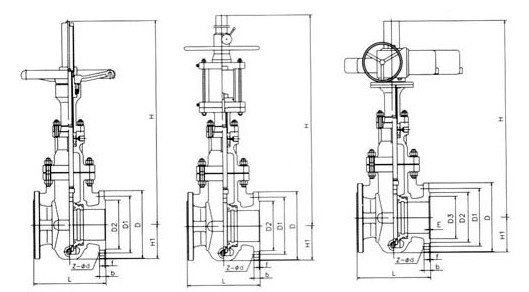

संरचना चित्र
