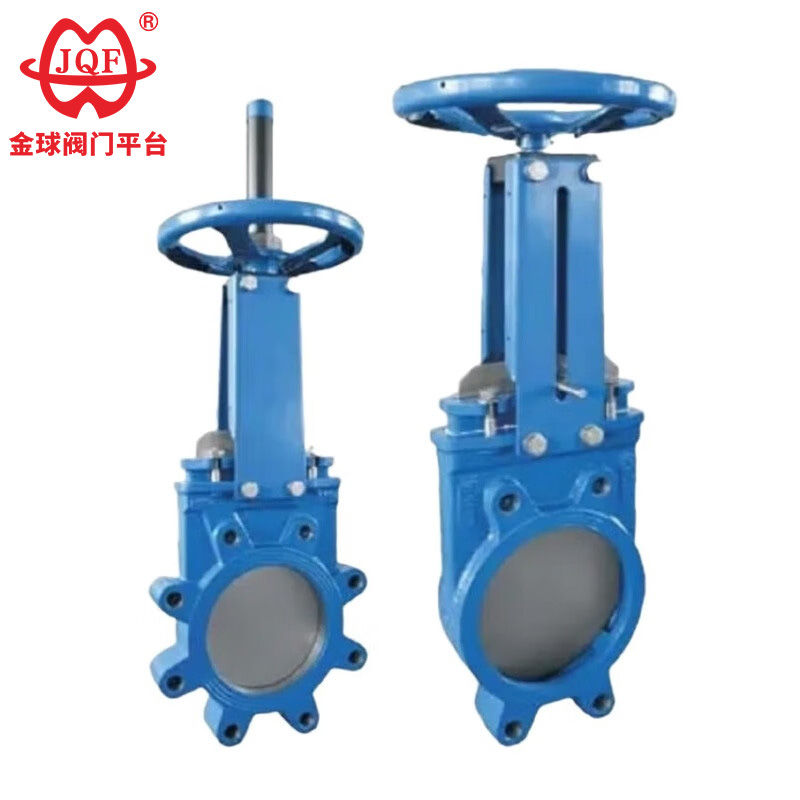

1. इस उच्च गुणवत्ता वाले स्लरी नाइफ एज गेट वाल्व में दो-टुकड़ा बॉडी डिज़ाइन है, जो उत्कृष्ट सीलिंग प्रदर्शन और वस्तुतः रिसाव-मुक्त संचालन प्रदान करता है। इसे विशेष रूप से विभिन्न स्लरीज़ को संभालने, वाल्व सीट के पास स्लरी बिल्डअप को प्रभावी ढंग से रोकने और गेट मार्ग और सीट क्षेत्र को साफ रखने के लिए डिज़ाइन किया गया है।
2. वाल्व बॉडी संरचना सरल और कॉम्पैक्ट है, और आंतरिक प्रवाह पथ सुचारू है, जिसके परिणामस्वरूप द्रव प्रवाह में न्यूनतम प्रतिरोध होता है।
3. गेट स्टेनलेस स्टील से बना है, जिसमें चिकनी अहसास के लिए बारीक जमीन और पॉलिश की गई सतह है। यह डिज़ाइन वाल्व संचालन के दौरान पैकिंग और वाल्व सीट पर घिसाव को कम करता है, जिससे इन घिसे हुए हिस्सों का जीवनकाल बढ़ जाता है।
4. वाल्व एक टिकाऊ स्टेनलेस स्टील स्टेम और डबल-एंड बोल्ट से सुसज्जित है, जो तेजी से खोलने और बंद करने की क्रिया की अनुमति देता है।
1. वाल्व कैविटी पूर्व-निरीक्षण आवश्यकताएँ: स्लरी नाइफ एज गेट वाल्व स्थापित करने से पहले, कैविटी और सीलिंग सतहों का अच्छी तरह से निरीक्षण करें, यह सुनिश्चित करते हुए कि कोई गंदगी या ग्रिट न रहे।
2. कनेक्शनों को समान रूप से कसें: सभी कनेक्शन बिंदुओं पर सभी बोल्टों को समान रूप से कसें।
3. पैकिंग समायोजन मानक: पैकिंग का निरीक्षण करें और इसे उचित रूप से कॉम्पैक्ट करें। सीलिंग फ़ंक्शन प्राप्त करते समय, सुचारू और अबाधित गेट खोलना और बंद करना सुनिश्चित करें।
4. मॉडल और प्रवाह दिशा सत्यापित करें: स्थापना से पहले, उपयोगकर्ताओं को उन्नत स्लरी नाइफ एज गेट वाल्व मॉडल और कनेक्शन आयामों को सत्यापित करना होगा, और पुष्टि करनी होगी कि मध्यम प्रवाह दिशा वाल्व चिह्नों से मेल खाती है।
5. रिजर्व ऑपरेटिंग स्पेस: इंस्टॉलेशन के दौरान, उपयोगकर्ताओं को स्लरी नाइफ एज गेट वाल्व एक्चुएटर के लिए पर्याप्त ऑपरेटिंग और इंस्टॉलेशन स्पेस आरक्षित करना चाहिए।
6. ड्राइव यूनिट वायरिंग विशिष्टताएँ: एक्चुएटर के लिए वायरिंग कनेक्शन संलग्न सर्किट आरेख के अनुसार सख्ती से किया जाना चाहिए।
7. आवधिक रखरखाव और सुरक्षा: स्लरी नाइफ एज गेट वाल्व को निर्दिष्ट नियमित रखरखाव की आवश्यकता होती है। सील की विफलता को रोकने के लिए किसी भी प्रकार के प्रभाव या दबाव से बचें। 8. वाल्व बॉडी का पोस्ट-ओवरहाल परीक्षण: स्लरी नाइफ एज गेट वाल्व का ओवरहाल पूरा करने के बाद, उपयोगकर्ता को उत्पाद पर आवश्यक प्रदर्शन परीक्षण करना चाहिए।

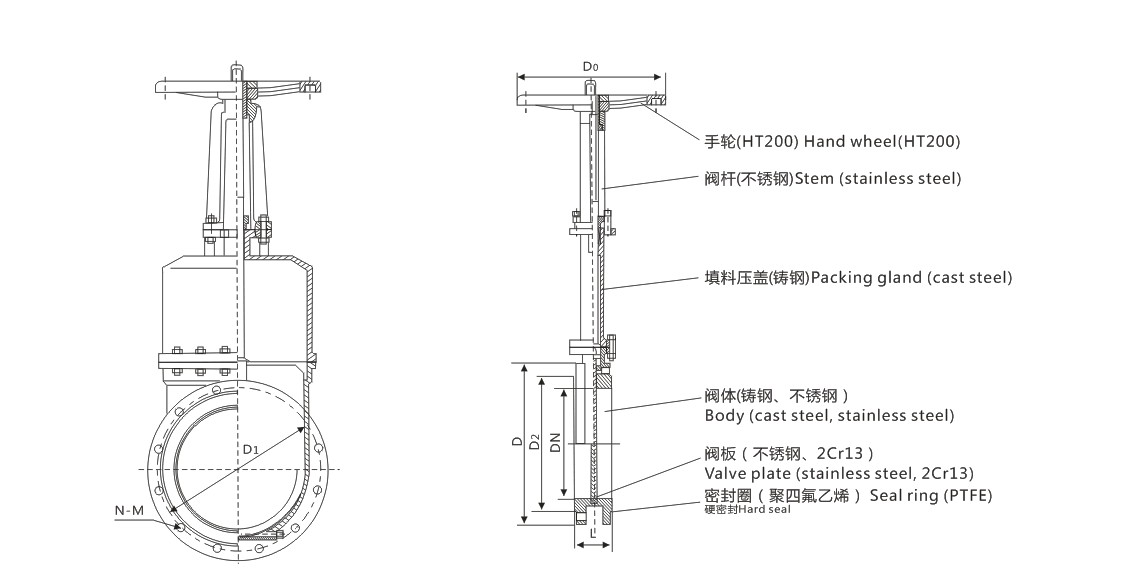

| नॉमिनल डायामीटर | मुख्य आयाम और कनेक्शन आयाम | |||||||
| L | D | डी1 | डी2 | b | जेड-डी | H | डी0 | |
| PZ73X/H-10C | ||||||||
| 50 | 50 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 285 | 180 |
| 65 | 50 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 298 | 180 |
| 80 | 50 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 315 | 220 |
| 100 | 50 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 365 | 220 |
| 125 | 50 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 400 | 230 |
| 150 | 60 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 475 | 280 |
| 200 | 60 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 540 | 360 |
| 250 | 70 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 630 | 360 |
| 300 | 80 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 780 | 400 |
| 350 | 90 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 885 | 400 |
| 400 | 100 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 990 | 400 |
| 450 | 120 | 640 | 585 | 545 | 40-4 | 20-Φ30 | 1100 | 530 |
| 500 | 130 | 705 | 650 | 608 | 44-4 | 20-Φ34 | 1200 | 530 |
| 600 | 140 | 840 | 770 | 718 | 48-5 | 20-Φ36 | 1450 | 600 |
| 700 | 165 | 910 | 840 | 788 | 50-5 | 24-Φ41 | 1700 | 600 |
| 800 | 190 | 1020 | 950 | 898 | 52-5 | 24-Φ41 | 2000 | 680 |
| 900 | 203 | 1120 | 1050 | 998 | 54-5 | 28-Φ41 | 2300 | 680 |
| PZ73X/H-16C | ||||||||
| 50 | 50 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 285 | 180 |
| 65 | 50 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 298 | 180 |
| 80 | 50 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 315 | 220 |
| 100 | 50 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 365 | 220 |
| 125 | 50 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 400 | 230 |
| 150 | 60 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 475 | 280 |
| 200 | 60 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 540 | 360 |
| 250 | 70 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 630 | 360 |
| 300 | 80 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 780 | 400 |
| 350 | 90 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 885 | 400 |
| 400 | 100 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 990 | 400 |
| 450 | 120 | 640 | 585 | 545 | 40-4 | 20-Φ30 | 1100 | 530 |
| 500 | 130 | 705 | 650 | 608 | 44-4 | 20-Φ34 | 1200 | 530 |
| 600 | 140 | 840 | 770 | 718 | 48-5 | 20-Φ36 | 1450 | 600 |
| 700 | 165 | 910 | 840 | 788 | 50-5 | 24-Φ41 | 1700 | 600 |
| 800 | 190 | 1020 | 950 | 898 | 52-5 | 24-Φ41 | 2000 | 680 |
| 900 | 203 | 1120 | 1050 | 998 | 54-5 | 28-Φ41 | 2300 | 680 |
