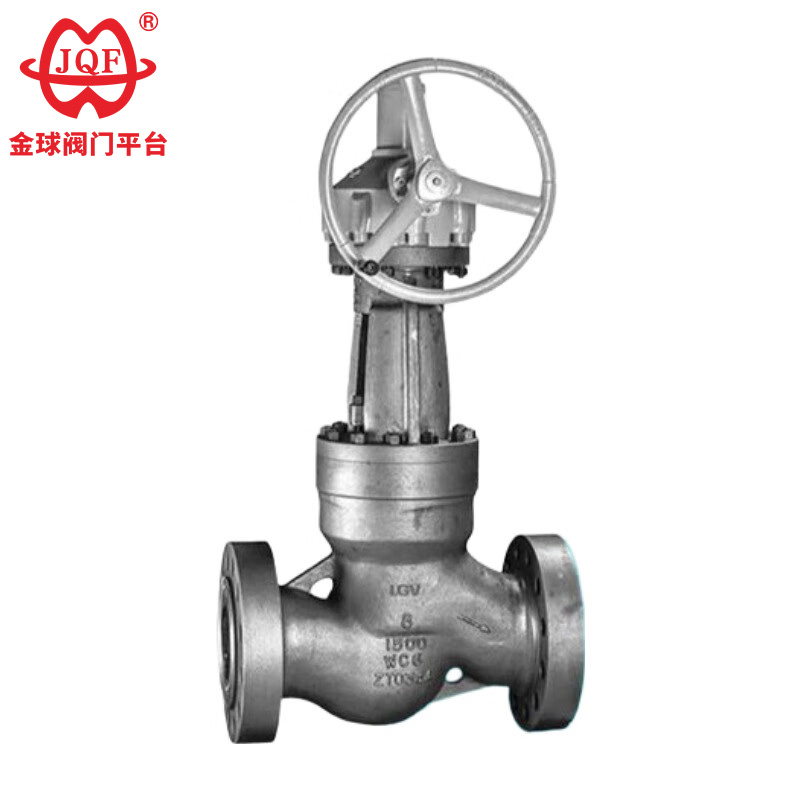

उच्च दबाव उच्च तापमान ग्लोब वाल्व

JQF Valve is a leading valve manufacturer in China, who specializing in high performance hydraulic control valves. Our high quality high pressure high temperature globe valves rely on a robust, specialized structure to ensure leak-free operation under extremely high pressures, while also preventing seal deformation or loosening at appropriate temperatures. Due to their high-temperature and high-pressure resistance, as well as ease of disassembly and maintenance, these customized high pressure high temperature globe valves are widely used in power, electrical, electro-mechanical equipment engineering, and electrical control equipment engineering.

1. स्व-कसने वाली सीलिंग कैविटी: उच्च दबाव वाले उच्च तापमान वाले ग्लोब वाल्व में एक दबाव-प्रबलित सीलिंग डिज़ाइन होता है, जिसमें इनलेट और आउटलेट सिरों पर मानक वेल्डेड बेवल होते हैं।
2. हार्ड मिश्र धातु सीलिंग प्रणाली: वाल्व डिस्क / सीट सीलिंग सतह कोबाल्ट-आधारित टंगस्टन-क्रोमियम-कोबाल्ट मिश्र धातु से बनी होती है, जिसमें तापमान प्रतिरोध सीमा 650 ℃ और पहनने के प्रतिरोध में 300% की वृद्धि होती है। 50,000 उद्घाटन और समापन चक्रों के बाद, सीलिंग सतह की अखंडता दर ≥98% है।
3. उच्च शक्ति मिश्रित वाल्व स्टेम: टेम्पर्ड और हीट-ट्रीटेड मैट्रिक्स प्लस सतह नाइट्राइडिंग उपचार।
4. गहरी गुहा संक्षारण-अवरोधक स्टफिंग बॉक्स: शून्य रिसाव प्राप्त करने के लिए संक्षारण अवरोधक जोड़े जाते हैं, जिससे घर्षण बल को मानक संरचना के 60% तक कम किया जाता है।

कार्यकारी मानक

डिज़ाइन मानक: एएसएमई बी16.34एम
संरचना की लंबाई: एसएमई बी16.10
परीक्षण और निरीक्षण: एपीआई 598
दबाव - तापमान: एएसएमई बी16.34
उत्पाद पहचान: एएसएमई बी16.34

प्रदर्शन पैरामीटर्स

मुख्य आकार और कनेक्शन आकार

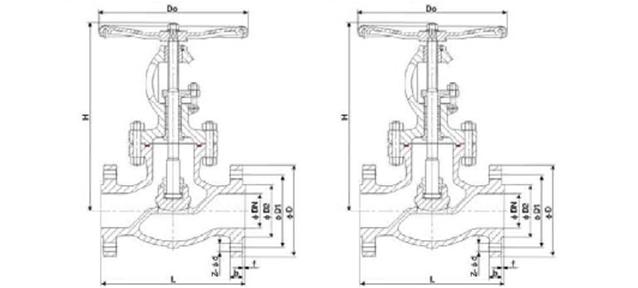

संरचना चित्र
